반도호이스트

4. Saddle(END Carriage)
반도 SADDLE제품에는 Supension Type과 Overhead Type이 있습니다.

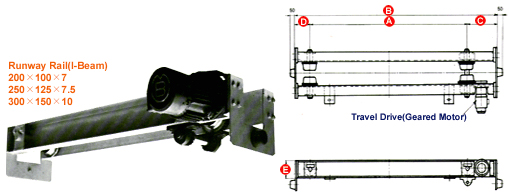

SUPENSION TYPE : 125Φ, 160Φ, 180Φ

Traveling Wheel (MMΦ) Traveling speed (M/Min) Traveling Motor (kw) Approx.Dimension
High Low High Low A B C D E
125 22 15 0.75 0.5 1250 1650 280 120 150
-4 -6 1500 1900
160 22 15 0.75 0.5 1500 2000 350 150 200
-4 -6 2000 2500
180 23 15 1.5 1 1500 2000 350 150 250
-4 -6 2000 2500

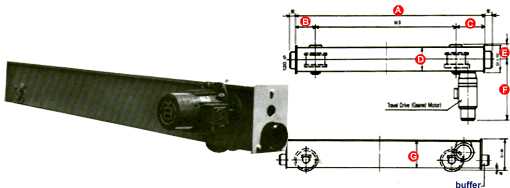

OVERHEAD TYPE : 160Φ, 200Φ, 250Φ, 315Φ


Wheel DTA
(MMΦ)		 TravelingSpeed
(M/MIN)		 TravelingMotor
(kw)		 Rail
(KG/M)		 Approx. dimension
High Low High Low WB A B C D E F G
160 24 16 0.75-4 0.5-6 15-22 1500 1940 140 300 210 111 422 240
2000 2440
2500 2940
3000 3440
3500 3940
200 24 16 0.75-4 0.5-6 15-22 2000 2500 200 300 210 116 427 300
2500 3000
3000 3500
3500 4000
250 30 20 1.5-4 1.0-6 22-30 2000 2550 220 330 210 121 469 350
2500 3050
3000 3550
3500 4050
315 30 20 1.5-4 1.0-6 22-30 3000 3600 250 350 260 143 489 400
3500 4100
4000 4600
